Программная часть диспетчеризации делится на серверную и клиентскую. Серверная - это программа "ElProm Disp Socket Server", установленная на одной из ПЭВМ, выбранной сервером системы, а клиентская - это программы "Уровень 0,4 кВ", которые устанавливаются на всех необходимых клиентах.

Серверная часть совмещает в себе удаленный модуль данных - для связи с базой данных, сервер приложений - обрабатывающий запросы клиентов к базе данных и socket сервер - для перенаправления сообщений клиентов в аппаратную часть и обратно. Серверная часть кроме исполняемого файла содержит файлы схем диспетчеризации, загружаемые клиентами, таблицы базы данных и их архивные копии.

Клиентская часть представляет собой программу, непосредственно отображающую все процессы реального времени, происходящие в системе диспетчеризации, информация о котороых поступает с сервера, а также с ее помощью можно работать с базой данных сервера, изменяя свойства объектов, просматривать журналы событий, программировать параметры и уставки устройств, считывать, проссматривать и печатать протоколы работы устройств.

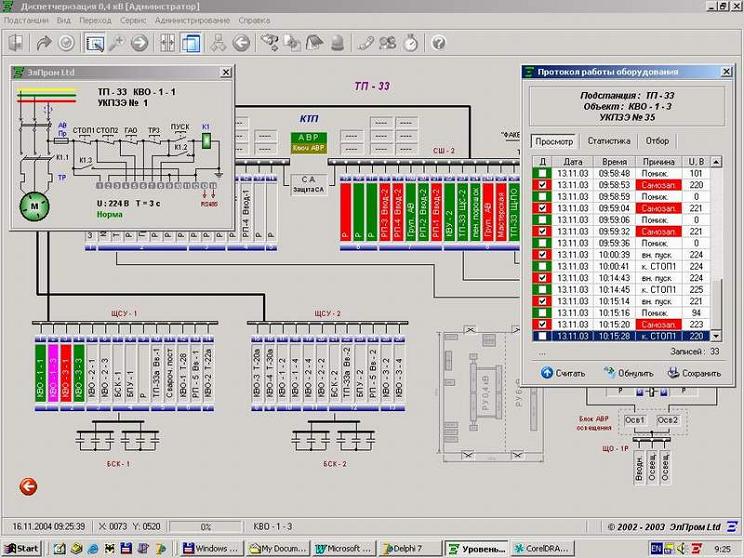

Ниже приведен снимок экрана при работе с клиентской частью системы :
