Диспетчеризация электрообъектов уровня 0,4 кВ

Система диспетчеризации является программно - аппаратным комплексом администрирования удаленных объектов (электроустановок уровня 0,4 кВ). Система позволяет в реальном времени наблюдать процессы, происходящие на удаленных объектах, просматривать протоколы их работы, а также изменять параметры и уставки устройств, обслуживающих эти объекты.

Система диспетчеризации состоит из аппаратной и программной частей, а также линий связи между ними. В аппаратную часть входит электронное оборудование, производимое фирмой ЭлПром Ltd, а также модемы и линии передачи информации. В программную часть входит программное обеспечение ПЭВМ для администрирования устройств аппаратной части и визуального отображения информации на ПК.

Устройства, производимые фирмой ЭлПром Ltd, участвующие в диспетчеризации :

ЭРЗДэлектронное реле защиты двигателя
УКПЗЭустройство контроля и повторного запуска эл. двигателя
БКЗЭблок контроля и защиты электрооборудования
УСПИустройство сбора и передачи информации

Программное обеспечение, производимое фирмой ЭлПром Ltd, участвующее в диспетчеризации :
  • основной сервер диспетчеризации
  • клиент диспетчеризации
  • дополнительный сервер передачи информации


Диспетчеризация

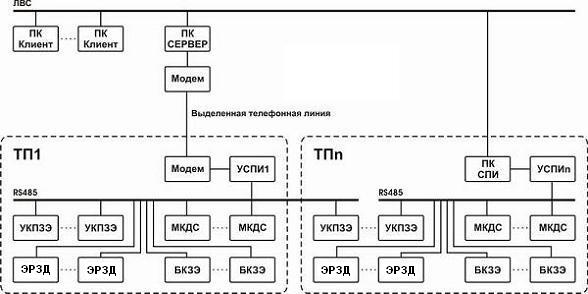

структурная схема диспетчеризации электроустановок 0,4 кВ


Устройства аппаратной части устанавливаются на объектах и объединяются в сети (протокол RS485). Посредством УСПИ информация от этих устройств передается на ПК сервер. Одно УСПИ способно обслуживать до 255 устройств. Если количество обслуживаемых объектов меньше, одно УСПИ может объединять устройства нескольких близлежащих подстанций. Если длина линии RS485 более 1000 м применяется повторители, также производимые фирмой "ЭлПром" Ltd. Передача информации от УСПИ к основному серверу возможна двумя способами :
  • модемная передача посредством выделенных телефонных линий
  • через дополнительный сервер передачи информации СПИ, если на подстанции установлен ПК
Введение в диспетчеризацию следующих устройств позволяет :

ЭРЗД
  • контроль напряжения (фаза А) и токов (фазы А,В)
  • оперативное получение информации электрических характеристик электродвигателя
  • контроль изоляции обмоток статора электродвигателя относительно корпуса перед пуском
  • измерение cosFi (фаза А), мгновенной активной мощности и накопленной активной энергии
  • определение асимметрии токов фаз в %
  • определение кратности перегрузки по току
  • просмотреть протокол работы
  • предупредить аварию
  • изменить настройки конфигурации и т.д...
УКПЗЭ
  • просматривать величину напряжения в сети пускового аппарата электродвигателя
  • контролировать включение/отключение пускового аппарата
  • контролировать нажатие кнопок СТОП1, СТОП2, ГАО, ТРЗ
  • просмотреть протокол работы эл. двигателя
  • вычислить моторесурс эл. двигателя
БКЗЭ
  • контроль напряжений и токов (А,В,С)
  • просмотр мгновенных форм сигналов напряжений и токов по трем фазам
  • контроль изоляции обмоток статора электродвигателя относительно корпуса
  • измерение cosFi (фаза А)
  • определение асимметрии напряжений и токов фаз в %
  • определение кратности перегрузки по току
  • просмотреть протокол работы эл. оборудования
Программная часть диспетчеризации позволяет :
  • просматривать схемы подстанций
  • сканировать подключенные устройства
  • "привязывать" объекты схемы к реальным удаленным объектам
  • просматривать состояние объектов
  • просматривать работу объекта в реальном времени
  • вести базу данных паспортных свойств объектов
  • программировать параметры и уставки устройств
  • считывать и распечатывать протоколы работы объектов
  • вычислять моторесурс объектов
  • сигнализировать о необходимых состояниях объектов
  • автоматически синхронизировать время в устройствах аппаратной части
  • автоматически резервировать данные и протоколы
Устройства аппаратной части являются автономной составляющей системы. Это позволяет разгрузить линии передачи данных путем реализации автоматизированного контроля, сбора и сохранения информации непосредственно самими устройствами, повышая устойчивость системы.

Для прохождения опытной эксплуатации, устройства аппаратной части системы диспетчеризации были установлены на объектах, расположенных на ТП-33 АО "Укртатнафта", программная часть установлена на компьютерах цеха 12 и в отделе главного энергетика. За время опытной эксплуатации был проведен ряд мероприятий по повышению надежности, эффективности и адаптации системы :
  • модернизация внутреннего программного обеспечения устройств аппаратной части
  • корректировка параметров модемов для автоматического восстановления связи в случаях ее разрыва
  • внесение изменений в программную часть системы по оптимизации передачи данных для эффективного использования линий связи, а также учету пожеланий персонала
Система на протяжении своей работы (более года) зарекомендовала себя как быстрый и устойчивый комплекс оперативного администрирования удаленных объектов и надежное решение повышения эффективности использования оборудования электроустановок.
