Реле реального времени (РРВ). Скачать тех. документацию (399 kb).
Смотрите последние обновления! В программу добавлена функция восход/закат солнца для удобства конфигурирования устройства!


РРВ


Предназначено для включения или отключения электрооборудования по времени.

РРВ может применятся в качестве автоматического диспетчера управления электропитанием. Управление выполняется согласно запрограммированным данным на определенное время суток, при чем, на каждые сутки индивидуально, что позволяет регулировать величину потребляемой электроэнергии согласно графику максимальных (пиковых) часов, предоставляемых органами электронадзора.

РРВ может работать в комплексе с контактором и тиристором. Устройство применяется на промышленных установках, в общественных помещениях, а также для бытовых нужд.

РРВ обеспечивает плавное открытие и ограничение выходного напряжения по первому каналу, что влияет на продолжительность срока службы электроосветительных приборов.

Программируемые параметры :

установка работы выходных каналов - вкл./откл.
установка даты и времени включения/отключения каналов, лет - 10
установка уровня открытия тиристора, % - 20 … 100
установка повышен./понижен. уровня питающей. сети, В - 100 … 225
калибровочный коэффициент устройства - 1,000 … 5,000
установка скорости RS232, бод/сек - 2400 … 115200


Диагностика и программирование параметров выполняется при помощи ПЭВМ (например, ноутбука), оснащенного специальной программой для программирования РРВ, имеющей следующие возможности :
  • ведение неограниченного количества списков включений/отключений
  • количество записей включений отключений на одни сутки - 15
  • автоматическая очистка записей в выбранном диапазоне (с учетом рабочих и выходных дней)
  • автоматическая установка записей выбранного дня в диапазон (с учетом рабочих и выходных дней)
  • изменение скорости передачи данных РРВ
  • запись и чтение параметров и данных (записей включения/отключения)
  • установка даты и времени РРВ
  • диагностика работы РРВ
  • сохранение считанных из РРВ параметров и данных в файл для удобства администрирования (просмотр информации по устройствам без выезда на объекты и подключения устройств)

Технические данные

напряжение питания : ~ 90..240 В, 50 Гц
потребляемая мощность, ВА : не более 5
точность измерения, В : 1
нелинейность, % : не более 2 (в диапазоне от 100 до 220 В)
1-й канал :
- выходной элемент : симметричный тиристор
- макс. выходной сигнал управления : ~400В 0,5А
2-й канал :
- выходной элемент : реле
- макс. выходной сигнал управления : ~250В 6А
интерфейс для программирования : RS232
температура окружающей среды, °С : от -25 до +55
габаритные размеры, мм : 125х120х55
масса, кг : не более 0,5
степень защиты : IP44
средний срок службы, лет : 10

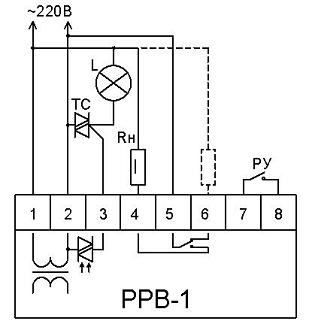

Схема подключения
